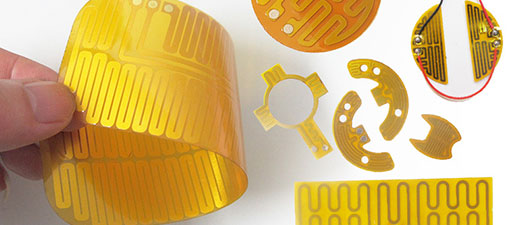

工控FPC線路板,即柔性線路板(Flexible Printed Circuit Board),是由柔性基材、金屬箔電路和保護層等組成的一種特殊線路板。與剛性線路板相比,工控FPC線路板具有以下優點:
1. 柔性好:柔性線路板是采用柔性材料制作,可以彎曲和扭動,適應于各種不同形狀的產品,能更好地適應產品的設計需求。
2. 整體性好:由于FPC線路板整體集成電路和連接線,可以減少連線部分的數量,減小整體尺寸大小,而且連接部分的可靠性也較高。
3. 重量輕:采用柔性材料和薄的金屬箔制作而成,重量輕,降低了整體產品的重量。
4. 導電性能好:由于采用金屬箔制作電路,具有良好的導電和排熱性能。
5. 適應環境寬廣:工控FPC線路板的柔性優勢、輕量化、可靠性等特點,使得它適用于各種特殊環境的機械,比如需要彎曲、折疊、旋轉的產品。
總之,工控FPC線路板提供了一種精簡、高效的線路設計解決方案,能夠滿足各種不同形狀的產品,具有重量輕、體積小、柔性好、導電性能好等優點,有利于滿足不同領域的產品要求,比如手機、電視等電子產品中的連接部分。
工控產品的線路板方案因產品種類、功能、性能、成本等因素而異。一般來說,工控產品的線路板方案需要與各種模塊、傳感器、執行器等配件相匹配,同時還要考慮電路的穩定性、抗干擾性和可靠性等方面。以下是幾種常用的工控產品線路板方案:
1. 壓縮型方案:采用壓縮連接方式,將大面積的信號和電源引線分別壓接在線路板上。該方案的成本低,但安全性不高,易受外界干擾。
2. 插件方案:該方案采用插件連接方式,將插腳插入至插座中。此方案成本較高,但可靠性較高,對外界干擾的抵抗性也較強。
3. 焊接型方案:該方案是利用焊接工藝將電子元器件,電容電阻等小型電子元器件或者光口等光學元器件,通過 SMT 和 THT 等焊接工藝固定在 PCB 上。其具有成本低、尺寸精度高等優劣,但可靠性相對較差。
4. 射頻方案:采用射頻技術在PCB上設計和實現工控產品。需要專業的射頻器件,線路板制造工藝和電路設計,但在艱苦環境應用時能克服環境干擾,遠距離傳輸信號的問題,對于某些特殊的應用場景很有價值。
總之,工控產品的線路板方案需要根據具體產品的適用特點進行設計,并充分考慮其功能性、可靠性和成本等因素。
